蜗轮丝杆升降机自锁条件分析

作者:德州启力传动机械有限公司   时间:2024-06-26

蜗轮丝杆升降机的出现,给工业生产提升了很高的效率,蜗轮蜗杆式的结构,非常紧凑,可以用手轮摇动,也可电机;蜗轮丝杆升降机由于梯形丝杆和蜗轮之间是梯形螺纹啮合,梯形丝杠具有自锁功能,因为其螺纹升角小于静摩擦角。设静摩擦系数为f,则tanα=f α=arc(tan(f)) α就是静摩擦角,所以梯形丝杆升降机是有自锁性。梯形丝杆的自锁多是靠丝杆和蜗轮之间的啮合,蜗轮蜗杆的速比在1:50以上才能保证绝对自锁。当受到冲击载荷和剧烈震动时,蜗轮蜗杆会因外界因素失去自锁。而滚珠丝杆和蜗轮之间是滚动摩擦,摩擦系数非常的小,滚珠丝杆升降机一般不具有自锁功能。

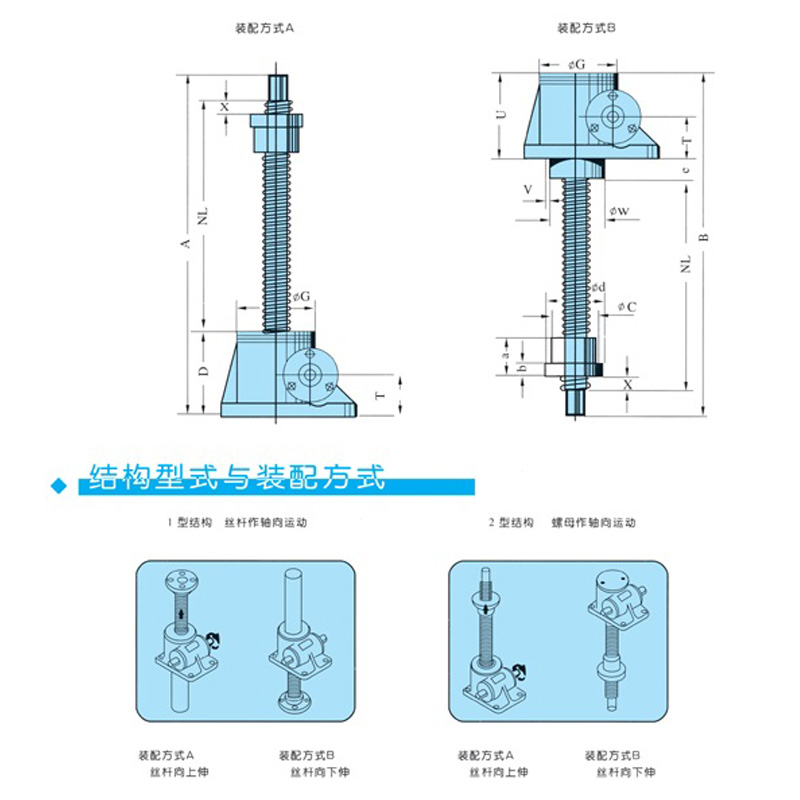

丝杆升降机

在停电或其他应急情况下,丝杆升降机的自锁功能可以防止平台意外下降,保证工人及设备的安全。为进一步确保丝杆升降机在运行过程中的安全性和稳定性,需要通过一些外部自锁条件来保护。


1. 动力系统自锁条件:

   - 电机停止:在电机停止运行时,需要确保升降机不再继续运动。可以通过安装电机刹车装置或电机断电装置来实现电机停止。

   - 电压丢失:当电源供应中断或电压异常时,需要确保升降机能够自动停止工作。可以通过安装电压监测装置或断电保护装置来实现电压丢失的自锁条件。


2. 机械自锁条件:

   - 负载保护:当升降机超过额定负载时,需要确保升降机无法继续运行。可以通过安装负载传感器或过载保护装置来实现负载保护的自锁条件。

   - 摆动保护:当升降机出现摆动或倾斜时,需要确保升降机能够自动停止工作,以避免安全事故的发生。可以通过安装倾斜传感器或摆动限位装置来实现摆动保护的自锁条件。


3. 控制系统自锁条件:

   - 控制信号中断:当升降机控制信号中断或异常时,需要确保升降机自动停止工作。可以通过安装控制信号监测装置或故障保护装置来实现控制信号中断的自锁条件。

   - 控制盘、遥控器失效:当升降机的控制盘或遥控器失效时,需要确保升降机无法继续运行。可以通过安装控制盘失效保护装置或遥控器失效保护装置来实现控制盘、遥控器失效的自锁条件。

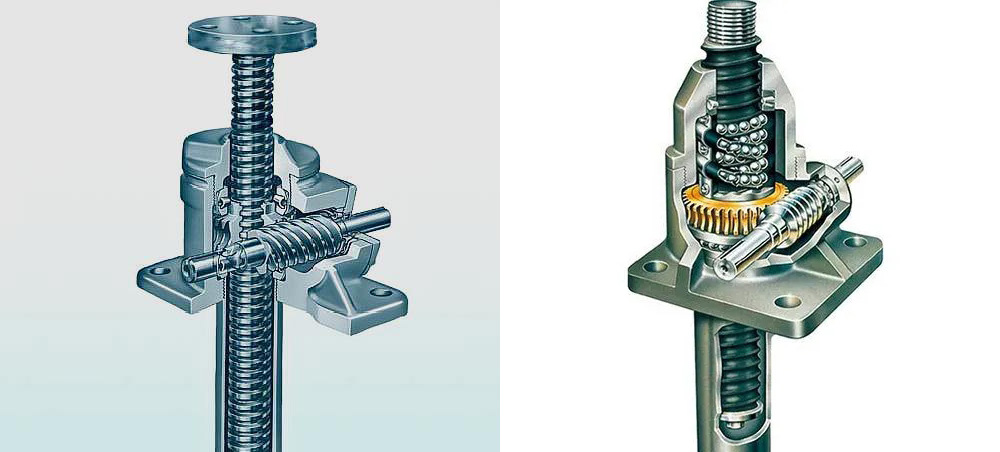

丝杆升降机

4. 紧急停止自锁条件:

   - 紧急停止按钮:当发生紧急情况时,操作人员可以通过按下紧急停止按钮来使升降机立即停止运行。紧急停止按钮需要具备明显的标志和易于触发的设计,方便操作人员快速反应并进行停止操作。

   - 紧急制动装置:当升降机发生紧急情况时,还可以通过安装紧急制动装置来实现紧急停止的自锁条件。紧急制动装置可以迅速刹住升降机的运动,确保升降机不再继续运行。


以上是关于丝杆升降机不同情况下自锁条件的相关参考内容。通过合理安装和配置相应的自锁条件,可以有效提高丝杆升降机的安全性和稳定性,确保升降机在运行过程中的顺畅和可靠。德州启力传动机械有限公司主营丝杆升降机、滚珠丝杆升降机,同步升降机平台,蜗轮蜗杆减速机等减速传动产品,支持非标定制,来图定制,为您提供完善解决方案,提供3D模型图,产品样册,欢迎来电咨询。

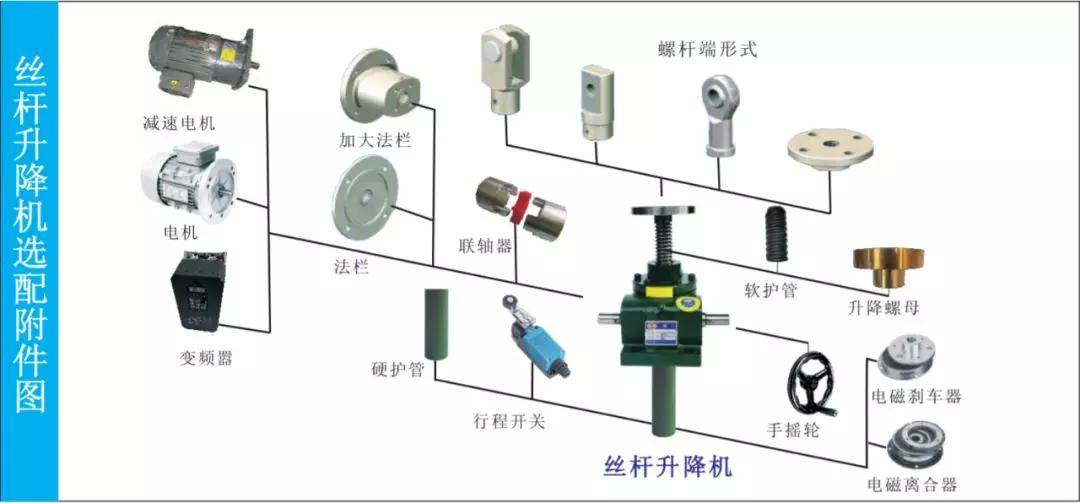

丝杆升降机
